おかげさまで200000台突破！

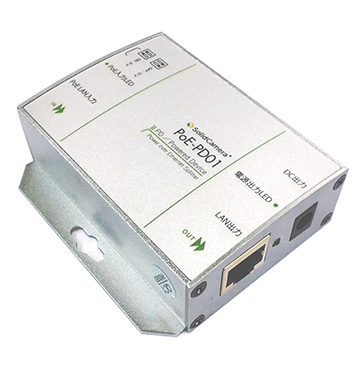

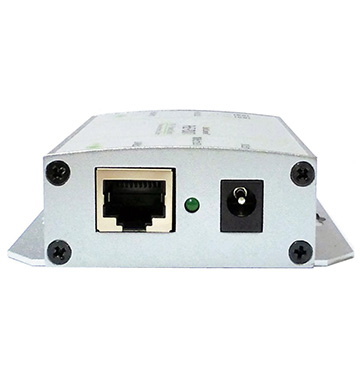

5V/12V IEEE802.3af 準拠PoEスプリッター
PoE非対応機器も、PoE給電対応可能に！
PoE-PD01は、IEEE802.3afに準拠したDC5V/12V出力用のPoEスプリッターです。
PoE給電機器から入力される電力とデータを分離し、PoE非対応のIPカメラやアクセスポイントへ電力供給を可能にします。(最大15.4W)
特長
PoE非対応機器も、PoE給電対応可能に！
PoE非対応機器でも、IEEE802.3af/IEEE802.3atに準拠したPoE給電機器からの電源供給を可能にします。
Viewla（ビューラ）シリーズはもちろんカバー。
※Viewla
NASはご接続いただけません。
導入事例
-

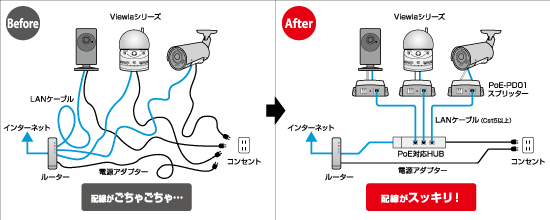

PoE-PD01があれば、複数台のIPカメラ導入が容易です。複雑な配線もスッキリします。
-

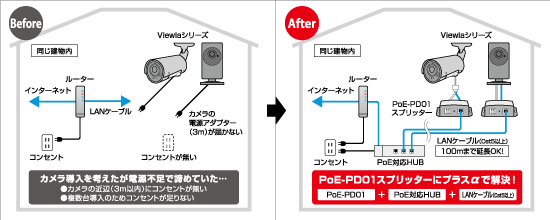

電源ケーブルの長さが足りず敷設が難しい場所でも、PoE-PD01があれば、PoE給電HUBから最大100mまで給電距離を延長できます。
機能
-
5V/12V
DC出力切り替えスイッチPoE-PD01に接続するネットワーク機器の電圧にあわせて、出力電圧を切り替えます。5V出力は２つのスイッチを下側に、12V出力は２つのスイッチを上側に切り替えてください。
5Vで使用する場合
接続する機器の電圧が5Vの場合は、左図のように2つのスイッチを下側〈ON〉に切り替えます。
Viewla（ビューラ）シリーズ対応モデル
IPC-08シリーズ、IPC-09シリーズ12Vで使用する場合
接続する機器の電圧が12Vの場合は、左図のように2つのスイッチを上側〈OFF〉に切り替えます。
Viewla（ビューラ）シリーズ対応モデル
IPC-06シリーズ、IPC-07シリーズ、IPC-16シリーズ -
付属ケーブル
本製品には２本のケーブルが付属しています。
①L型 - ストレートプラグ
L型側：内径 Φ1.35mm、外径 Φ3.5mm
ストレート側：内径 Φ2.1mm、外径 5.5mmViewla（ビューラ）シリーズ対応モデル
IPC-08シリーズ、IPC-09シリーズ②両側ストレートプラグ
内径 Φ2.1mm、外径 5.5mm
Viewla（ビューラ）シリーズ対応モデル
IPC-06シリーズ、IPC-07シリーズ、IPC-16シリーズ主な仕様
- モデル
- 5V / 12V IEEE802.3af 準拠 PoEスプリッター
- PoE規格
- IEEE802.3af 準拠
- ネットワークプロトコル
-
- IEEE 802.3i 10BASE-T
- IEEE 802.3u 100BASE-TX
- IEEE 802.3ab 1000BASE-T
- IEEE 802.3x フロー制御
- ネットワークインターフェース
-
- 出力：RJ45 x 1ポート（Auto MDIX）
- PoE入力：RJ-45 x 1ポート (Auto MDIX・IEEE802.3af)
- 対応ケーブル：カテゴリ5・5e・6、UTPケーブル（100m以内）
- 出力電圧
-
- DC5V / 2A
- DC12V / 1A
- 出力電力
- 15.4W（最大）
- 付属ケーブル寸法
-
- 両側ストレートプラグ ： 内径φ2.1mm, 外径φ5.5mm、ケーブル長 500mm
- L型 - ストレートプラグ ： L型側 / 内径φ1.35mm, 外径φ3.5mm、ストレート側 / 内径φ2.1mm, 外径φ5.5mm、ケーブル長 300mm
- 寸法
- LxWxH: 80X76X25mm, 0.113kg
- MTBF
- 30,000h
- 動作環境
-
- 動作温度：－20 ～ 55° C
- 保管温度：－20 ～ 75° C
- 動作湿度：10% ～ 90%RH（結露なきこと）
- 保管湿度：5% ～ 90%RH（結露なきこと）
- 規格・認定
- CE Mark ,commercial, FCC Part 15 Class B, RoHS
同梱品
- ① PoE-PD01本体
- ② 12V用付属ケーブル
- ③ 5V用付属ケーブル
- ④ 取扱説明書
- ⑤ 保証書
